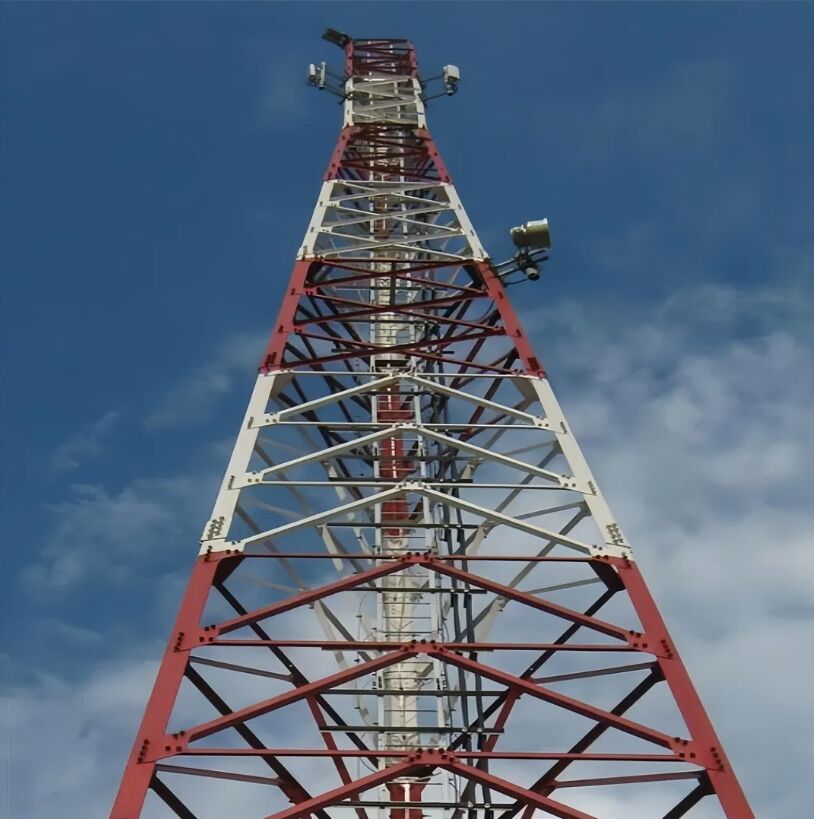

Ce avantaje structurale fac din turnul cu structură reticulată o soluție ideală pentru aplicații înalte și de mare sarcină?

Proiectul turnului cu structură în grilă reprezintă una dintre cele mai eficiente soluții structurale pentru aplicații înalte și de mare sarcină din domeniile telecomunicațiilor, difuziunii și al sectorului industrial. Spre deosebire de structurile masive sau cele cu un singur stâlp, proiectul turnului cu structură în grilă folosește o structură triunghiulară sau pătrată formată din elemente de oțel interconectate, care distribuie încărcările prin optimizare geometrică, nu prin masă materială. Această abordare fundamentală a ingineriei structurale creează un sistem de turn capabil să susțină încărcări importante de echipamente la înălțimi semnificative, menținând în același timp o stabilitate excepțională față de forțele vântului și condițiile de încărcare dinamică.

Avantajele structurale ale designului turnurilor cu grătar devin deosebit de evidente în aplicațiile care necesită turnuri cu înălțimea de peste 30 de metri și cu cerințe semnificative privind sarcina utilă. Configurația geometrică specifică designului turnurilor cu grătar permite o distribuție optimă a încărcărilor prin acțiunea de tip grindă cu zăbrele, unde fiecare element contribuie la integritatea structurală generală, reducând în același timp consumul de materiale. Acest principiu de inginerie face ca designul turnurilor cu grătar să fie opțiunea preferată pentru infrastructura de telecomunicații, instalațiile de transmisie radio și televiziune și sistemele industriale de monitorizare, unde atât înălțimea, cât și capacitatea de rezistență la încărcări sunt factori critici de performanță.

Mecanismele de distribuție a încărcărilor în designul turnurilor cu grătar

Acțiunea de tip grindă cu zăbrele triunghiulară și transferul forțelor

Puterea fundamentală a proiectării turnurilor cu structură reticulată rezidă în capacitatea acesteia de a utiliza geometria grinzilor triangulare pentru o distribuție superioară a încărcărilor. Fiecare secțiune triunghiulară din cadrul proiectării turnului cu structură reticulată creează o configurație geometrică intrinsec stabilă, care nu se poate deforma sub acțiunea încărcărilor fără ca elementele componente să cedeze. Această acțiune de grindă triunghiulară asigură faptul că încărcările verticale, forțele laterale ale vântului și momentele de torsiune sunt transmise eficient prin structura turnului către sistemul de fundație. Caracterul interconectat al proiectării turnului cu structură reticulată înseamnă că traseele de transmitere a încărcărilor sunt redundante, oferind mai multe căi pentru transferul forțelor, chiar și în cazul în care anumite elemente suferă concentrații de efort.

Designul turnului cu structură în grilă include atât elemente solicitate la întindere, cât și elemente solicitate la compresiune, care lucrează în mod sincron pentru a rezista diverselor tipuri de încărcări. Elementele diagonale de contravântuire preiau în principal forțele de întindere, în timp ce elementele verticale și orizontale suportă încărcările de compresiune și asigură stabilitatea geometrică. Această repartizare a responsabilităților structurale permite designului turnului cu structură în grilă să atingă o eficiență remarcabilă în preluarea încărcărilor, utilizând o cantitate minimă de material. Acțiunea de grindă (truss) specifică designului turnului cu structură în grilă oferă, de asemenea, o rezistență excelentă la fenomenele de flambaj, care pot compromite turnurile cu secțiune plină în condiții similare de încărcare.

Îmbunătățirea stabilității în mai multe direcții

Proiectarea turnurilor cu structură în grilă se remarcă prin oferirea unei stabilități multidirecționale datorită configurației sale tridimensionale. Așezarea geometrică a elementelor structurale în proiectarea turnurilor cu structură în grilă creează o rezistență egală la încărcări provenite din orice direcție orizontală, eliminând axele slabe care ar putea exista în alte configurații de turnuri. Această stabilitate omnidirecțională face ca proiectarea turnurilor cu structură în grilă să fie deosebit de potrivită pentru locații supuse unor modele variabile de vânt sau activității seismice, unde direcția încărcărilor nu poate fi prevăzută cu precizie.

Taperul treptat tipic proiectării turnurilor cu structură reticulată consolidează în continuare stabilitatea, concentrând materialul structural acolo unde momentele de încovoiere sunt cele mai mari, în timp ce reduce utilizarea materialului în secțiunile superioare, unde momentele scad. Această configurație tronconică din proiectarea turnurilor cu structură reticulată creează un raport optim rezistență-pe-greutate, care devine din ce în ce mai avantajos pe măsură ce înălțimea turnului crește. Caracteristica de masă distribuită a proiectării turnurilor cu structură reticulată reduce, de asemenea, efectele de amplificare dinamică care pot apărea în sisteme structurale mai concentrate sub acțiunea vântului sau a excitațiilor seismice.

Caracteristici ale rezistenței la vânt ale proiectării turnurilor cu structură reticulată

Eficiență aerodinamică prin structura deschisă

Configurația cu structură deschisă a turnului în grilă oferă o eficiență aerodinamică excepțională comparativ cu sistemele structurale solide sau închise. Forțele vântului care acționează asupra turnului în grilă sunt semnificativ reduse datorită porozității ridicate a structurii, care permite trecerea vântului prin aceasta, în loc să creeze diferențe mari de presiune pe suprafețele solide. Această avantaj aerodinamic al turnului în grilă devine din ce în ce mai important pe măsură ce înălțimea turnului crește și expunerea la vânt se intensifică.

Proiectarea turnului cu structură în grilă realizează reducerea încărcărilor datorate vântului prin mai multe mecanisme, inclusiv interferența turbioanelor dintre elementele structurale, reducerea ariei eficiente supuse acțiunii vântului și eliminarea fenomenelor semnificative de desprindere a vârtejurilor. Elementele individuale din structura turnului în grilă generează turbioane care reduc presiunea eficientă a vântului asupra elementelor situate în aval, rezultând o încărcare totală datorată vântului considerabil mai mică decât suma încărcărilor pe elementele individuale. Această interacțiune aerodinamică specifică proiectării turnurilor în grilă oferă avantaje structurale semnificative în aplicațiile înalte, unde încărcările datorate vântului determină adesea cerințele de proiectare.

Răspunsul dinamic și rezistența la oboseală

Caracteristicile distribuite ale masei și rigidității în proiectarea turnurilor cu structură reticulată determină caracteristici favorabile de răspuns dinamic sub încărcări eoliene fluctuante. Multiplele frecvențe naturale asociate proiectării turnurilor cu structură reticulată evită, de obicei, rezonanța cu frecvențele comune de excitație eoliană, reducând astfel efectele de amplificare dinamică. Căile redundante de transmitere a încărcărilor din cadrul proiectării turnurilor cu structură reticulată oferă, de asemenea, o rezistență excelentă la oboseală, distribuind concentrațiile de tensiune pe mai multe elemente structurale, în loc să le concentreze în secțiunile critice.

Proiectarea turnurilor cu structură reticulată demonstrează o performanță superioară în condiții de vânt turbulent datorită capacității sale de a redirecționa și redistribui încărcările dinamice prin cadrul interconectat. Flexibilitatea intrinsecă a proiectării turnurilor cu structură reticulată permite structurii să absoarbă deformațiile induse de vânt fără a genera eforturi excesive, în timp ce stabilitatea geometrică previne deplasările excesive care ar putea compromite funcționarea echipamentelor sau integritatea structurală.

Eficiență materială și avantaje în construcție

Performanță optimizată a raportului rezistență/greutate

Proiectarea turnului în grilă obține o performanță excepțională a raportului rezistență/greutate prin amplasarea strategică a materialului structural doar acolo unde este necesară rezistența la încărcări. Spre deosebire de turnurile masive, care trebuie să suporte propria greutate considerabilă, natura ușoară a proiectării turnurilor în grilă implică faptul că greutatea proprie reprezintă o parte relativ mică din încărcarea totală. Acest avantaj de eficiență al proiectării turnurilor în grilă devine mai pronunțat pe măsură ce înălțimea turnului crește, moment în care greutatea proprie poate domina încărcarea în sistemele structurale mai masive.

Caracterul modular al proiectării turnurilor cu structură în grilă permite o optimizare precisă a dimensiunilor și configurațiilor elementelor, în funcție de cerințele specifice de încărcare la fiecare nivel al turnului. Secțiunile superioare ale turnurilor cu structură în grilă pot utiliza elemente mai mici și mai ușoare, unde încărcările sunt reduse, în timp ce secțiunile inferioare includ elemente mai masive doar acolo unde încărcările mai mari necesită o capacitate suplimentară. Această abordare treptată în proiectarea turnurilor cu structură în grilă minimizează consumul de materiale, păstrând în același timp adecvarea structurală pe întreaga înălțime a turnului.

Avantaje legate de asamblare și transport

Proiectul turnului cu grătar oferă avantaje semnificative în fazele de construcție și transport datorită configurației sale modulare și ușoare. Secțiunile individuale ale turnului cu grătar pot fi fabricate în prealabil, în afara site-ului, în condiții controlate, asigurând o calitate constantă și reducând timpul de construcție pe teren. Abordarea modulară specifică proiectului turnului cu grătar facilitează, de asemenea, transportul către locații izolate, unde limitările de acces ar putea interzice livrarea unor elemente structurale mai mari și mai grele.

Secvența de asamblare pentru proiectarea turnurilor cu structură în grilă implică, de obicei, detalii standardizate de racordare și proceduri repetitive de construcție, care reduc complexitatea instalării și riscul de erori în timpul construcției. Elementele ușoare utilizate în proiectarea turnurilor cu structură în grilă pot fi adesea manipulate cu echipamente de construcție mai mici și mai mobile, comparativ cu mașinaria grea necesară pentru sistemele de turnuri masive. Această avantajă de accesibilitate face ca proiectarea turnurilor cu structură în grilă să fie deosebit de potrivită pentru proiecte din locații izolate sau zone cu sprijin limitat din partea infrastructurii.

Redundanță structurală și coeficienți de siguranță

Configurație cu multiple trasee de încărcare

Unul dintre cele mai semnificative avantaje structurale ale proiectării turnurilor cu structură în grilă este redundanța intrinsecă creată de multiplele căi interconectate de transmitere a încărcărilor de-a lungul întregii structuri. Spre deosebire de turnurile care se bazează pe un singur element critic pentru transmiterea încărcărilor, proiectarea turnurilor cu structură în grilă distribuie responsabilitatea structurală pe numeroase elemente, creând căi alternative de transmitere a încărcărilor care mențin integritatea structurală chiar și în cazul în care anumite componente suferă o defecțiune. Această caracteristică de redundanță specifică proiectării turnurilor cu structură în grilă oferă marje excepționale de siguranță în aplicațiile infrastructurii critice.

Configurația redundantă din proiectarea turnurilor cu structură în grilă înseamnă că deteriorarea parțială sau cedarea unui element nu conduce, în mod necesar, la prăbușirea catastrofală a structurii. Căile alternative de transmitere a încărcărilor din proiectarea turnurilor cu structură în grilă pot redistribui forțele în jurul zonelor deteriorate, permițând structurii să-și mențină funcționalitatea în timp ce se efectuează reparațiile. Această toleranță la deteriorare face ca proiectarea turnurilor cu structură în grilă să fie deosebit de valoroasă pentru aplicații în care întreruperea serviciului trebuie minimizată sau în care evenimentele de încărcare extreme ar putea provoca deteriorări localizate.

Încărcare progresivă și prevenirea cedării

Designul turnului cu grătar prezintă caracteristici excelente de încărcare progresivă, care oferă un semnal de avertizare privind posibila deteriorare structurală înainte ca să apară o cedare catastrofală. Elementele individuale din cadrul designului turnului cu grătar ating, de obicei, stadiul de curgere treptat și în secvențe previzibile, permițând detectarea și remedierea problemelor înainte ca acestea să compromită stabilitatea structurală generală. Acest comportament progresiv contrastează cu modurile de cedare bruscă care pot apărea în sisteme structurale mai puțin redundante.

Modelele distribuite de eforturi caracteristice proiectării turnurilor cu structură în grilă reduc, de asemenea, probabilitatea apariției defectelor legate de oboseală, prevenind concentrările de efort în zonele critice. Punctele multiple de conectare din cadrul proiectării turnurilor cu structură în grilă asigură faptul că încărcările dinamice sunt împărțite între numeroase interfețe structurale, în loc să fie concentrate într-un număr mic de locații supuse unor eforturi ridicate. Această avantajosă distribuție a eforturilor face ca proiectarea turnurilor cu structură în grilă să fie deosebit de potrivită pentru aplicații supuse unor condiții variabile de încărcare pe perioade lungi de funcționare.

Aplicații și optimizarea performanței

Cerințe privind infrastructura de telecomunicații

Aplicațiile din domeniul telecomunicațiilor reprezintă unul dintre cele mai exigente medii pentru proiectarea turnurilor cu structură reticulată, datorită combinației dintre cerințele de înălțime, încărcarea echipamentelor și așteptările privind fiabilitatea serviciului. Proiectarea turnurilor cu structură reticulată oferă o susținere optimă pentru sistemele multiple de antene, echipamentele de transmisie și sistemele auxiliare, păstrând în același timp stabilitatea structurală necesară pentru alinierea precisă a antenelor. Caracterul modular al proiectării turnurilor cu structură reticulată permite adăugarea sau modificarea ulterioară a echipamentelor fără a necesita reconstrucția integrală a turnului.

Excelentele caracteristici de amortizare a vibrațiilor ale designului turnurilor cu structură în grilă asigură stabilitatea echipamentelor de telecomunicații în condiții de încărcare vânt și dinamice. Această avantaj al stabilității oferit de designul turnurilor cu structură în grilă este esențial pentru menținerea calității semnalului și pentru prevenirea deteriorării echipamentelor cauzate de mișcarea excesivă sau de vibrații. Configurația deschisă a structurii facilitează, de asemenea, instalarea și accesul la întreținerea echipamentelor, oferind în același timp ventilație naturală pentru componentele electronice sensibile la căldură.

Aplicații de difuziune și industriale

Aplicațiile de difuzare beneficiază în mod semnificativ de capacitățile de înălțime și de avantajele distribuției încărcăturii oferite de proiectarea turnurilor cu structură reticulată. Capacitatea de a susține grupuri mari de antene la înălțimi considerabile face ca proiectarea turnurilor cu structură reticulată să fie opțiunea preferată pentru instalațiile de transmisie TV, radio și comunicații fără fir. Eficiența structurală a proiectării turnurilor cu structură reticulată permite construirea economică a turnurilor care depășesc 100 de metri înălțime, acolo unde cerințele de acoperire în domeniul difuzării impun o înălțime maximă.

Aplicațiile de monitorizare și control industrial utilizează proiectarea turnurilor cu grătar pentru susținerea echipamentelor de supraveghere, a instrumentelor meteorologice și a sistemelor de comunicații în condiții ambientale severe. Caracterul robust al proiectării turnurilor cu grătar asigură o performanță fiabilă în condiții extreme de vreme, în timp ce construcția modulară facilitează întreținerea și actualizările echipamentelor. Rezistența la coroziune obținută prin construcția din oțel galvanizat în proiectarea turnurilor cu grătar asigură o funcționare pe termen lung, cu cerințe minime de întreținere în medii industriale.

Întrebări frecvente

Ce face ca proiectarea turnurilor cu grătar să fie mai eficientă decât structurile turnurilor masive pentru aplicațiile înalte?

Proiectarea turnurilor cu structură reticulată asigură o eficiență superioară prin optimizare geometrică, nu prin masă de material, utilizând acțiunea grinzilor triangulare pentru a distribui încărcările printr-o structură interconectată. Această abordare reduce greutatea materialului cu până la 60 % comparativ cu turnurile masive, oferind în același timp o capacitate de rezistență la încărcări egală sau superioară. Configurația deschisă a structurii reduce, de asemenea, în mod semnificativ încărcarea datorată vântului, făcând ca proiectarea turnurilor cu structură reticulată să fie mai economică în aplicațiile înalte, unde forțele vântului determină, în mod obișnuit, cerințele structurale.

Cum contribuie redundanța din proiectarea turnurilor cu structură reticulată la siguranța structurală?

Multiplele căi de încărcare interconectate din cadrul designului turnurilor cu structură reticulată creează o redundanță structurală care previne eșecul catastrofal, chiar și în cazul deteriorării sau suprasolicitării unor elemente individuale. Această configurație redundantă permite trasee alternative pentru transferul forțelor, menținând integritatea structurală în timp ce componentele deteriorate sunt reparate. Caracteristicile de încărcare progresivă ale designului turnurilor cu structură reticulată oferă, de asemenea, un semnal anticipat privind starea de tensiune structurală, permițând întreținerea preventivă înainte de apariția unor condiții critice.

Care sunt avantajele principale ale designului turnurilor cu structură reticulată în ceea ce privește rezistența la vânt?

Designul turnului cu grilă oferă o rezistență excepțională la vânt datorită structurii sale extrem de poroase, care permite trecerea aerului prin ea, în loc să creeze diferențe mari de presiune. Eficiența aerodinamică reduce încărcarea efectivă datorată vântului cu 40–50% comparativ cu structurile masive, în timp ce caracteristicile de masă distribuită minimizează efectele de amplificare dinamică. Configurația deschisă elimină, de asemenea, fenomenele semnificative de desprindere a vortexurilor, care pot cauza probleme de oboseală în proiectarea turnurilor masive.

De ce este preferat designul turnului cu grilă pentru aplicațiile de telecomunicații de înaltă performanță?

Proiectul turnului cu structură în grilă se remarcă în aplicațiile de telecomunicații datorită combinației sale de înălțime maximă, eficiență în distribuția încărcărilor și stabilitate structurală necesară pentru alinierea precisă a antenelor. Structura modulară permite instalarea mai multor echipamente, păstrând în același timp caracteristicile de vibrație redusă esențiale pentru calitatea semnalului. Optimizarea raportului rezistență–greutate a proiectului turnului cu structură în grilă permite, de asemenea, construirea economică a unor turnuri înalte, necesare pentru acoperirea unor zone extinse, în timp ce susține încărcări substanțiale de echipamente.
