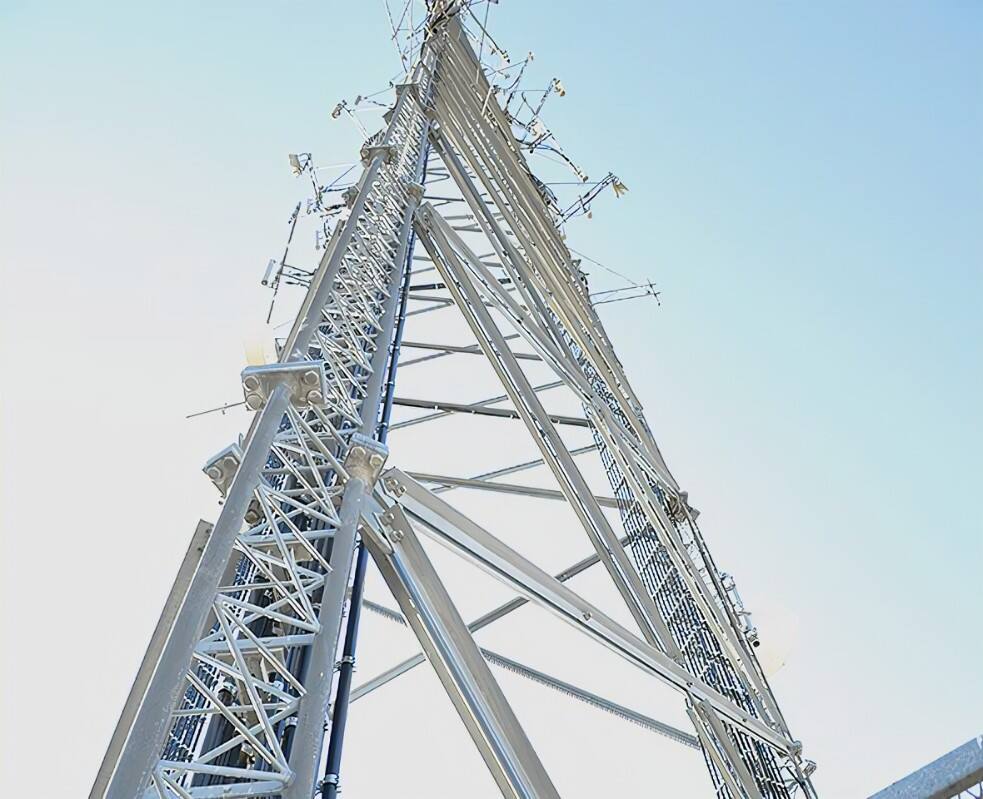

Cum influențează alegerea calității oțelului durabilitatea unui turn de transmisie?

Integritatea structurală și durata de funcționare a turnurilor de transmisie depind fundamental de alegerea calității oțelului, făcând din această decizie una dintre cele mai critice în dezvoltarea infrastructurii energetice. Inginerii și managerii de proiect trebuie să înțeleagă modul în care diferitele calități de oțel influențează direct rezistența la coroziune, proprietățile mecanice și durabilitatea pe termen lung, pentru a asigura o transmisie fiabilă a energiei electrice pe parcursul a decenii.

La evaluarea modului în care selecția calității oțelului pentru turnurile de transmisie afectează durabilitatea acestora, intră în joc mai mulți factori metalurgici și medio-ambientali care determină dacă un turn va funcționa fiabil timp de 30 de ani sau va necesita înlocuire prematură. Conținutul de carbon, elementele de aliere și procesele de fabricație specifice diferitelor calități de oțel creează profiluri de performanță profund diferite în condiții reale de exploatare, inclusiv încărcări datorate vântului, cicluri de temperatură și expunere atmosferică.

Fundamentul metalurgic al performanței calităților de oțel

Conținutul de carbon și rezistența structurală

Procentul de carbon din materialele utilizate pentru turnuri de transmisie din oțel determină direct proprietățile mecanice de bază care influențează durata de viață structurală. Oțelurile cu conținut scăzut de carbon, care conțin între 0,15 % și 0,30 % carbon, oferă o sudabilitate excelentă și o ductilitate ridicată, fiind potrivite pentru turnurile de transmisie care necesită configurații complexe ale îmbinărilor și flexibilitate seismică. Aceste calități prezintă în mod tipic rezistențe la curgere între 250–350 MPa, suficiente pentru majoritatea aplicațiilor standard de transmisie, păstrând în același timp o bună rezistență la oboseală în condiții de încărcare ciclică.

Calitățile de oțel cu conținut mediu de carbon, cu un conținut de carbon între 0,30 % și 0,60 %, oferă o rezistență superioară, ajungând la o rezistență la curgere de 400–600 MPa, dar necesită proceduri de sudare și tratamente termice mai atente pentru a preveni fragilitatea. Conținutul crescut de carbon îmbunătățește capacitatea oțelului de a rezista unor eforturi mecanice mai mari, dar poate reduce tenacitatea la impact în aplicațiile din condiții de frig, în special pentru turnurile de transmisie din climatul nordic.

Calitățile de oțel cu conținut ridicat de carbon, care depășesc 0,60 % carbon, sunt rar utilizate în construcția turnurilor de transmisie din cauza dificultăților de sudare și a ductilității reduse, deși pot apărea în componente specializate, cum ar fi ancorajele cablurilor de susținere, unde rezistența maximă la întindere este prioritară față de alte proprietăți.

Elemente de aliere și îmbunătățirea durabilității

Specificațiile turnurilor moderne de transmisie din oțel includ diverse elemente de aliere care influențează în mod semnificativ performanța pe termen lung. Adăugarea de mangan în proporție de 1,0%–2,0% îmbunătățește rezistența și capacitatea de călire, în timp ce sporește și dezoxidarea în timpul producției de oțel, rezultând un oțel mai curat, cu mai puține incluziuni care ar putea iniția fisuri de oboseală pe durata de funcționare a turnului.

Conținutul de siliciu, cuprins între 0,15% și 0,35%, are rol de dezoxidant și agent de întărire, îmbunătățind în același timp rezistența oțelului la oxidare la temperaturi ridicate. Această caracteristică devine deosebit de valoroasă în cazul turnurilor de transmisie amplasate în climă caldă sau în zone expuse la radiație solară intensă, unde ciclurile termice pot accelera procesele de degradare.

Adăugările de crom, chiar și în cantități mici (0,5%–2,0%), îmbunătățesc în mod spectaculos rezistența la coroziune prin formarea unor straturi protectoare de oxid pe suprafața oțelului. turnul de transmisie din oțel aplicațiile care utilizează oțeluri îmbunătățite cu crom demonstrează adesea durate de funcționare care depășesc 50 de ani în condiții ambientale moderate.

Rezistență la Coroziune și Protecție Medioambientală

Mecanismele coroziunii atmosferice

Alegerea calității de oțel pentru materialul turnurilor de transmisie influențează direct modul în care structura răspunde la coroziunea atmosferică, care reprezintă mecanismul principal de degradare ce afectează durabilitatea turnurilor. Calitățile standard de oțel carbon formează straturi de oxid de fier care oferă o protecție minimă și continuă să crească pe tot parcursul duratei de funcționare a turnului, ducând în cele din urmă la pierderi semnificative de secțiune și la slăbirea structurală.

Calitățile de oțel rezistente la intemperii, cunoscute și sub denumirea de oțeluri de intemperii, dezvoltă straturi stabile și aderente de oxid care protejează eficient metalul de bază împotriva coroziunii ulterioare. Aceste calități de oțel conțin, de obicei, cupru, crom, nichel și fosfor în proporții bine echilibrate, care favorizează formarea unor straturi protectoare de patină în condiții naturale de intemperii.

Diferența dintre ratele de coroziune ale oțelului carbon standard și ale oțelurilor rezistente la intemperii poate depăși 300 % în medii marine sau industriale, ceea ce se traduce direct în diferențe de durată de viață a turnurilor de transmisie de 15–20 de ani, în condiții identice de exploatare. Această avantaj de performanță face ca oțelurile rezistente la intemperii să fie deosebit de valoroase pentru turnurile de transmisie din zonele costale sau industriale, unde ratele de coroziune atmosferică sunt accelerate.

Compatibilitatea galvanică și sistemele cu mai multe metale

Proiectarea turnurilor de transmisie din oțeluri de anumite calități include adesea componente din mai multe metale, cum ar fi conductori din aluminiu, accesorii zincate și elemente de fixare din oțel inoxidabil, generând astfel potențiale probleme de coroziune galvanică care afectează durabilitatea pe termen lung. Diferențele de potențial electrochimic dintre diversele calități de oțel și alte metale pot accelera coroziunea localizată în punctele de conexiune și la interfețe.

Selectarea corespunzătoare a calității oțelului ia în considerare poziționarea în seria galvanică pentru a minimiza diferențele de potențial cu celelalte componente ale sistemului. Calitățile de oțel cu conținut controlat de cupru pot reduce forțele galvanice de antrenare atunci când sunt cuplate cu sisteme conductoare din aluminiu, păstrând în același timp rezistența mecanică și rezistența la coroziune adecvate pentru aplicația structurală.

Specificațiile avansate ale turnurilor de transmisie din oțel pot include modificări specifice ale compoziției aliate pentru a optimiza compatibilitatea galvanică, cum ar fi adăugări controlate de nichel care deplasează potențialul de coroziune mai aproape de cel al componentelor din aluminiu, reducând astfel forța de antrenare a coroziunii galvanice în punctele critice de conexiune.

Proprietăți mecanice și răspuns la încărcare

Rezistență la oboseală sub încărcare dinamică

Turnurile de transmisie sunt supuse în mod continuu unor încărcări dinamice datorate vibrațiilor induse de vânt, galopării conductorilor și ciclurilor de dilatare termică, fapt care face rezistența la oboseală un factor esențial pentru durabilitatea turnurilor de transmisie din oțel. Diferitele calități de oțel prezintă caracteristici foarte diferite de comportament la oboseală, în funcție de caracteristicile lor microstructurale și de conținutul de incluziuni.

Calitățile de oțel cu grăunță fin, obținute prin laminare controlată sau prin tratament termic de normalizare, demonstrează o performanță superioară la oboseală comparativ cu variantele cu grăunță gros. Structura granulară rafinată asigură o distribuție mai uniformă a tensiunilor și reduce efectele de concentrare a tensiunilor, care pot iniția fisuri de oboseală chiar la niveluri relativ scăzute de tensiune.

Specificațiile moderne pentru turnurile de transmisie din oțel necesită adesea încercarea de rezistență la impact Charpy cu crestătură în V la temperatura de exploatare, pentru a verifica tenacitatea adecvată necesară rezistenței la oboseală. Calitățile de oțel care îndeplinesc cerințele minime de absorbție energetică de 27 jouli la -20°C oferă, de obicei, o rezistență suficientă la oboseală pentru durate de proiectare de 50 de ani, în condiții normale de încărcare vânt.

Performanță la temperatură și cicluri termice

Ciclurile termice la care sunt supuse turnurile de transmisie în decursul variațiilor zilnice și sezoniere de temperatură generează eforturi suplimentare care interacționează cu proprietățile mecanice de bază ale calității de oțel alese. Tenacitatea la temperaturi scăzute devine deosebit de importantă pentru aplicațiile turnurilor de transmisie din oțel în climatul rece, unde riscul de rupere casantă crește semnificativ.

Calitățile de oțel cu conținut controlat de sulf sub 0,025 % și cu practici adecvate de desoxidare demonstrează o tenacitate îmbunătățită la temperaturi scăzute și o susceptibilitate redusă la ruperea casantă în timpul evenimentelor extreme de frig. Temperatura de tranziție ductil–casant a calității de oțel trebuie să rămână bine sub temperatura minimă de exploatare pentru a asigura funcționarea sigură pe întreaga durată de viață proiectată a turnului.

Performanța la temperaturi ridicate devine relevantă în mediile deșertice sau în zonele cu încălzire solară extremă, unde temperaturile oțelului pot depăși 60 °C în condiții estivale. Materialele din oțel pentru turnurile de transmisie trebuie să mențină o rezistență la curgere adecvată și o rezistență la fluaj la temperaturi ridicate, pentru a preveni deformarea permanentă în perioade lungi de expunere.

Integrarea procesului de fabricație și controlul calității

Compatibilitatea la sudare și integritatea îmbinărilor

Selectarea calității de oțel pentru turnurile de transmisie trebuie să țină cont de cerințele de fabricație, în special de procedurile de sudură care creează majoritatea conexiunilor structurale. Calitățile diferite de oțel necesită parametri specifici de sudură, temperaturi de încălzire preliminară și proceduri de tratament termic post-sudură, care afectează direct calitatea îmbinărilor și performanța pe termen lung.

Materialele din oțel slab aliat pentru turnurile de transmisie, cu valori ale echivalentului de carbon sub 0,45 %, oferă, de obicei, o sudabilitate excelentă folosind procesele convenționale de sudură cu arc, fără a necesita încălzire preliminară extensivă sau proceduri complexe de sudură. Această compatibilitate reduce costurile de fabricație, asigurând în același timp o calitate constantă a îmbinărilor, care menține integritatea structurală pe întreaga durată de funcționare a turnului.

Gradele superioare de oțel cu rezistență ridicată pot necesita proceduri de sudură controlate, inclusiv temperaturi de încălzire preliminară de 100–200 °C și selecția unor consumabile specifice pentru a preveni fisurarea indusă de hidrogen și pentru a menține tenacitatea îmbinărilor. Complexitatea suplimentară de fabricație trebuie evaluată în raport cu beneficiile potențiale privind durabilitatea la alegerea gradelor optime de oțel pentru aplicații specifice.

Asigurarea Calității și Trasabilitatea Materialelor

Specificațiile moderne de achiziție pentru turnuri de transmisie din oțel necesită o certificare completă a materialelor, inclusiv verificarea compoziției chimice, testarea proprietăților mecanice și documentarea procesului de fabricație. Nivelul de calitate al gradei de oțel este direct corelat cu consistența performanței pe termen lung și cu reducerea variabilității așteptărilor privind durata de funcționare.

Materialele din oțel de calitate superioară pentru turnuri de transmisie sunt supuse unor măsuri suplimentare de control al calității, inclusiv testare ultrasonică pentru verificarea integrității interne, inspecție a suprafeței pentru detectarea defectelor de fabricație și control statistic al procesului în timpul producției. Aceste îmbunătățiri ale calității măresc, de obicei, costurile materialelor cu 10–15%, dar pot prelungi durata de funcționare cu 20–30% datorită creșterii fiabilității și reducerii riscului de cedare prematură.

Sistemele de trasabilitate care asociază anumite calități de oțel cu turnuri individuale de transmisie permit programarea proactivă a întreținerii și monitorizarea performanței pe întreaga durată de exploatare a structurii. Această colectare de date sprijină luarea deciziilor bazate pe dovezi privind intervalele de inspecție și momentul înlocuirii, în funcție de performanța reală, nu pe estimări conservatoare.

Impactul economic al selecției calității de oțel

Analiza Costurilor pe Ciclul de Viață

Impactul economic al selecției tipului de oțel pentru turnurile de transmisie se extinde mult dincolo de costurile inițiale ale materialelor, cuprinzând cerințele de întreținere, frecvența inspecțiilor și momentul înlocuirii pe durata de funcționare a structurii. Calitățile superioare de oțel, cu rezistență îmbunătățită la coroziune și performanță superioară la oboseală, își justifică de obicei costul inițial mai ridicat prin reducerea cheltuielilor pe întreaga durată de viață.

Calitățile standard de oțel carbon pot costa cu 15–20 % mai puțin inițial, dar necesită o întreținere mai frecventă, inclusiv vopsire, înlocuirea buloanelor și reparații structurale, care pot acumula cheltuieli ce depășesc diferența de cost față de calitățile superioare de oțel în decurs de 10–15 ani de exploatare. Costurile de acces pentru întreținerea turnurilor de transmisie situate în zone izolate amplifică în continuare aceste diferențe economice.

Aplicațiile turnurilor de transmisie din oțel rezistent la intemperii elimină necesitatea vopsirii periodice, oferind economii semnificative de costuri legate de forța de muncă, echipamente și întreruperi ale serviciilor. Evitarea cumulativă a costurilor de întreținere pe o durată de viață de 40 de ani poate depăși 200 % din suplimentul inițial al prețului oțelului în condiții de mediu dificile.

Managementul riscurilor și fiabilitatea sistemului

Alegerea calității oțelului pentru turnurile de transmisie influențează direct fiabilitatea sistemului și expunerea la riscul întreruperilor, generând implicații economice semnificative pentru operatorii de rețele electrice și instalațiile industriale. Defecțiunile structurale prematură, cauzate de o alegere necorespunzătoare a calității oțelului, pot duce la întreruperi prelungite, costuri de înlocuire de urgență și expunere la risc de răspundere.

Calitățile superioare ale oțelurilor oferă marje de siguranță sporite față de condițiile neașteptate de încărcare, expunerea la factori de mediu sau amânarea întreținerii, care ar putea compromite materialele standard. Această fiabilitate îmbunătățită se traduce în reducerea costurilor de asigurare, îndeplinirea mai bună a cerințelor reglementare și diminuarea riscurilor de întrerupere a activității economice.

Valoarea economică a duratei de funcționare prelungite obținută prin selecția optimă a calității oțelului pentru turnurile de transmisie devine deosebit de semnificativă în aplicațiile infrastructurii critice, unde înlocuirea implică proceduri complexe de acordare a autorizațiilor, evaluări de mediu și cerințe de redesenare a sistemului, care pot prelungi termenele de finalizare a proiectelor cu mai mulți ani.

Întrebări frecvente

Care este diferența tipică de durată de funcționare între oțelul carbon standard și oțelul rezistent la intemperii pentru turnurile de transmisie?

Calitățile de oțel rezistent la intemperii măresc în mod tipic durata de viață a turnurilor de transmisie cu 15–25 de ani față de oțelul carbon obișnuit, oțelul rezistent la intemperii atingând o durată de viață de 50–60 de ani, comparativ cu 30–40 de ani pentru oțelul carbon, în condiții atmosferice similare. Diferența exactă depinde de condițiile atmosferice, avantajele fiind mai mari în mediile costiere sau industriale.

Cum influențează selecția calității de oțel necesarul de întreținere pentru turnurile de transmisie?

Materialele premium pentru turnuri de transmisie, realizate din calități superioare de oțel cu rezistență îmbunătățită la coroziune, pot elimina ciclurile de vopsire necesare la fiecare 10–15 ani pentru oțelul carbon obișnuit, reducând în același timp frecvența înlocuirii șuruburilor și nevoia de reparații structurale. Calitățile de oțel rezistente la intemperii reduc în special necesarul de întreținere cu 60–80 % pe durata de funcționare a turnului.

Pot fi modernizate turnurile de transmisie existente prin înlocuirea unor componente cu alte calități de oțel în timpul unei întrețineri majore?

Înlocuirea selectivă a componentelor prin utilizarea unor calități superioare de oțel este posibilă în timpul întreținerii majore, deși este necesară o analiză structurală pentru a asigura compatibilitatea cu elementele existente. Punctele critice de conexiune și componentele supuse unor eforturi ridicate beneficiază cel mai mult de îmbunătățirea calității oțelului, în timp ce înlocuirea completă a turnului poate fi mai rentabilă în cazul unor îmbunătățiri cuprinzătoare.

Care sunt factorii de mediu care influențează cel mai puternic selecția calității optime de oțel pentru turnurile de transmisie?

Expunerea la sare marină, contaminarea atmosferică industrială și ciclurile extreme de temperatură reprezintă cei mai semnificativi factori de mediu care afectează selecția calității de oțel pentru turnurile de transmisie. Aceste condiții pot accelera viteza de coroziune cu 300–500 % comparativ cu mediile rurale, făcând ca oțelul rezistent la intemperii sau calitățile speciale de aliaje să devină esențiale pentru asigurarea unei durate de funcționare adecvate.
