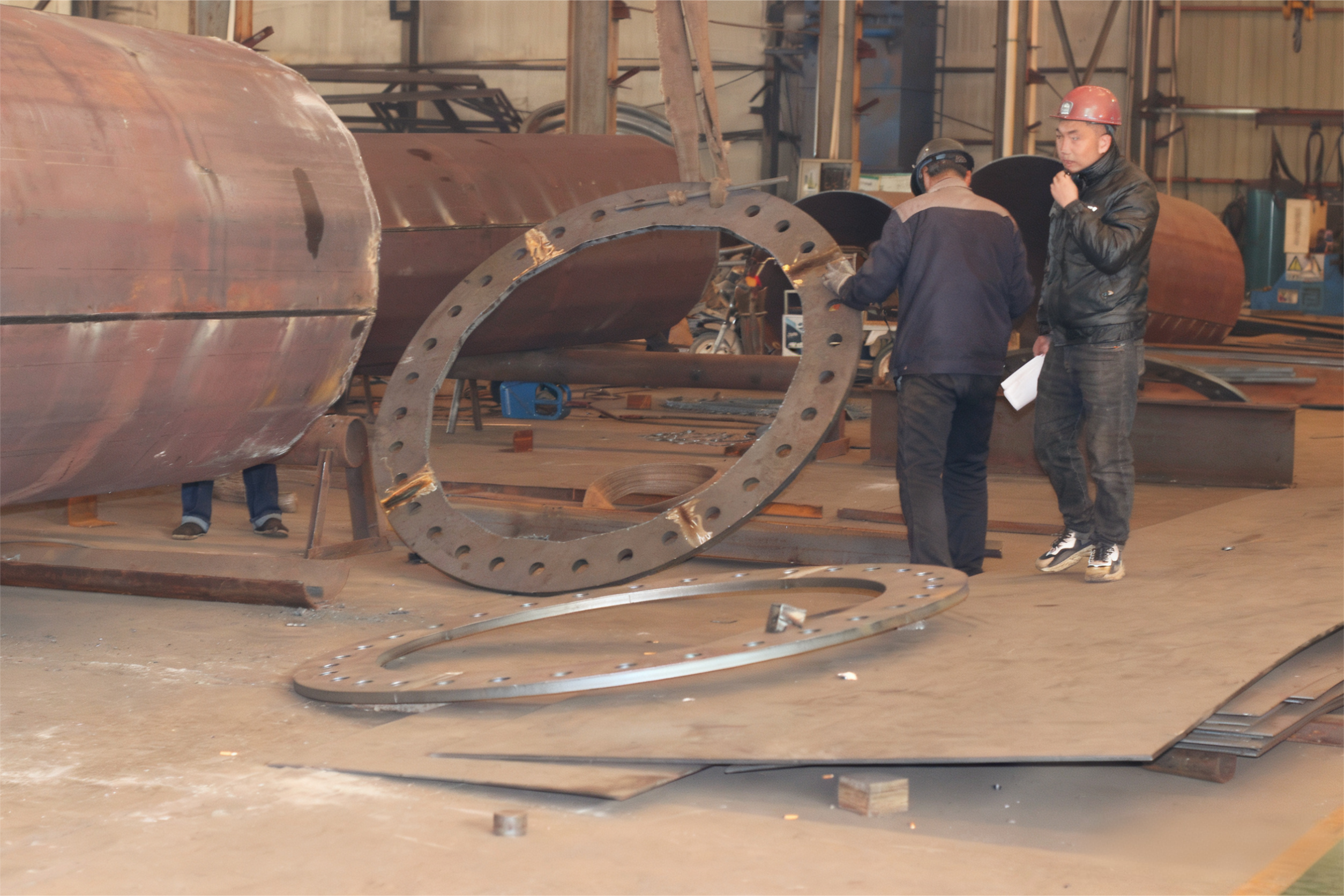

Pourquoi le détail de la connexion entre une tour électrique et sa fondation est-il si critique ?

Lorsque les ingénieurs et les chefs de projet discutent de l’intégrité structurelle des infrastructures de transport haute tension, peu de sujets exigent autant de précision que l’interface entre un pylône électrique et sa fondation. Ce point de connexion n’est pas simplement une liaison mécanique : il constitue la transition structurelle la plus déterminante de l’ensemble du système, chargée de transférer d’énormes charges depuis la superstructure en acier jusqu’au sol. Un pylône électrique doit résister pendant des décennies à la pression du vent, aux secousses sismiques, au poids de la glace et à la tension des conducteurs ; chacune de ces forces converge finalement au niveau du détail de la connexion à la base. Réussir cette conception n’est pas une option : c’est la condition fondamentale indispensable à un fonctionnement sûr et durable du réseau.

L'importance de ce détail est souvent sous-estimée lors de l'établissement initial du budget et de la planification du projet. Les équipes achats se concentrent sur la hauteur des pylônes, la capacité des conducteurs et la qualité de la galvanisation, tandis que la liaison à la fondation est considérée comme une étape standard de construction. En réalité, une liaison mal conçue ou mal exécutée entre un tour électrique pylône et sa fondation peut déclencher une défaillance structurelle progressive, compromettre la fiabilité de la ligne et créer de sérieux risques pour la sécurité du personnel d'entretien ainsi que des communautés environnantes. Comprendre précisément pourquoi cette liaison est si critique — et quels aspects elle régit — constitue une connaissance essentielle pour toute personne impliquée dans les décisions relatives aux infrastructures de transport d'électricité.

Le rôle mécanique de la liaison pylône-fondation

Comment les charges se transmettent dans le système

Une tour électrique est soumise à plusieurs forces simultanées qui n’agissent pas de manière uniforme. Les charges verticales proviennent du poids propre de la structure de la tour ainsi que du poids des conducteurs et des accessoires. Les charges horizontales proviennent principalement du vent agissant sur le corps de la tour et sur les conducteurs tendus entre les travées. Des efforts de torsion et de soulèvement apparaissent en cas d’arrangement asymétrique des conducteurs ou de rupture d’un conducteur. Toutes ces forces doivent être résolues et transférées efficacement par l’intermédiaire du détail de connexion vers la fondation située en dessous.

Le détail de la connexion détermine dans quelle mesure ce transfert de charge s'effectue de manière propre. Une liaison de base bien conçue utilise des motifs de boulons d’ancrage calculés avec précision, des dimensions de platine de base correctement spécifiées et des couches de coulis appropriées afin de répartir uniformément les contraintes de compression. Si l’un quelconque des composants de cet assemblage est sous-dimensionné, mal aligné ou mal installé, la redistribution des charges engendre des concentrations de contraintes qui accélèrent les dommages par fatigue. La tour électrique peut paraître structurellement saine de l’extérieur, tandis qu’une détérioration cachée progresse déjà à sa base.

Les ingénieurs classent ces défaillances de connexion comme des défaillances secondaires précisément parce qu’elles commencent souvent de façon invisible. Le fût de la tour reste droit, les conducteurs restent sous tension et les inspections visuelles courantes ne révèlent rien d’inquiétant. Ce n’est que lorsque la dégradation atteint un seuil critique que des comportements catastrophiques soudains deviennent possibles, souvent déclenchés par un événement de vent ou une variation de charge qui, pris isolément, serait parfaitement maîtrisable. C’est pourquoi les normes de conception des fondations des pylônes électriques exigent systématiquement des coefficients de sécurité conservateurs au niveau de l’articulation de la base, plutôt que de se fonder sur des hypothèses relatives au cas moyen.

Résistance au soulèvement et au renversement

L'une des exigences mécaniques les plus contraignantes au niveau de la connexion entre la tour et sa fondation est la résistance aux efforts de soulèvement et aux moments de renversement. Sous certaines conditions de charge, une jambe de tour électrique subit des forces nettes dirigées vers le haut, ce qui signifie que les boulons d’ancrage doivent résister à des efforts de traction plutôt que de compression. Ce phénomène est particulièrement courant dans les conceptions de tours treillis, où les fondations individuelles des jambes sont séparées et doivent chacune supporter indépendamment à la fois des sollicitations en compression et en traction.

La conception de la profondeur d’encastrement des boulons d’ancrage, du diamètre des boulons et de la résistance du béton détermine directement la capacité de résistance au soulèvement disponible. Une profondeur d’encastrement insuffisante entraîne l’arrachement des boulons d’ancrage, qui constitue l’un des modes de rupture les plus spectaculaires et irréversibles. tour de transmission systèmes. Dès qu’un boulon d’ancrage commence à arracher le béton de la fondation, la tour perd rapidement sa stabilité latérale. Cela illustre pourquoi chaque équipe d’ingénierie spécifiant une tour électrique doit traiter le détail d’ancrage avec la même rigueur que celle appliquée au fût de la tour elle-même.

La résistance au moment de renversement exige que la fondation fournisse une réaction rotative stable. Pour une tour électrique haute supportant plusieurs conducteurs haute tension, les moments de renversement peuvent être importants, notamment dans les zones soumises à des vitesses de vent élevées ou dotées d’entraxes importants entre conducteurs. La plaque de base et le groupe de boulons d’ancrage doivent conjointement assurer une capacité suffisante en moment, capacité qui dépend de données géotechniques précises intégrées dans la conception de la fondation. Omettre ou estimer approximativement l’étude des sols constitue une économie illusoire qui conduit fréquemment à des travaux correctifs coûteux ou au remplacement de la tour.

Compatibilité des matériaux et corrosion dans la zone de connexion

Pourquoi la zone d’interface constitue un point sensible à la corrosion

La jonction entre la structure en acier d'une tour électrique et sa fondation en béton représente un environnement particulièrement agressif pour l'initiation de la corrosion. Le béton retient naturellement l'humidité, et la zone située immédiatement au-dessus et au-dessous du niveau du sol subit des cycles alternés d'humectation et de séchage, ainsi que des infiltrations potentielles de chlorures ou de sulfates, selon la composition chimique du sol. L'acier galvanisé à chaud, qui constitue le revêtement protecteur standard des tours électriques de transport, offre d'excellentes performances dans des conditions atmosphériques entièrement exposées, mais peut subir une corrosion accélérée lorsqu'il est partiellement noyé dans le béton ou le sol.

La zone de transition — généralement les 150 à 300 millimètres situés au-dessus et au-dessous de la surface du béton — est la zone où la galvanisation est la plus vulnérable. Si le détail de raccordement ne tient pas compte de ce phénomène par l’emploi de systèmes de revêtement appropriés, de mastics d’étanchéité ou de manchons protecteurs, une corrosion galvanique ou sous dépôt peut réduire progressivement la section en acier. Pour une tour électrique haute tension conçue pour fonctionner pendant 30 à 50 ans, même des taux annuels de corrosion modérés à la base peuvent s’accumuler au fil du temps, entraînant une perte de section significative qui réduit directement la capacité structurale du raccordement.

Les cahiers des charges de projet qui traitent explicitement de la corrosion dans la zone de raccordement — par le biais de la sélection des matériaux, des spécifications relatives aux revêtements et de la conception des systèmes d’évacuation des eaux — démontrent systématiquement des coûts d’entretien inférieurs sur l’ensemble du cycle de vie et un nombre moindre d’interventions de remplacement prématuré. L’investissement initial consacré à la conception résistante à la corrosion au niveau du raccordement de base d’une tour électrique constitue l’une des décisions offrant le meilleur rapport coût-efficacité durant la phase de conception.

Spécification des boulons d'ancrage et intégrité à long terme

Les boulons d'ancrage constituent la liaison mécanique principale entre la tour en acier et la fondation en béton, et leur spécification matérielle revêt une importance considérable. Les boulons fabriqués en acier haute résistance doivent être compatibles avec le procédé de galvanisation appliqué au reste de l’ensemble de la tour électrique afin d’éviter la fragilisation par l’hydrogène pendant le bain de galvanisation. Une spécification inadéquate des boulons est une cause connue de rupture fragile sous chargement dynamique, notamment dans les climats froids où les basses températures réduisent la ténacité du matériau.

Au-delà du matériau, le filetage, la longueur d’engagement de l’écrou et la configuration des rondelles à chaque point d’ancrage influencent tous la répartition uniforme de la charge sur l’ensemble des boulons. Un écrou d’ancrage mal serré peut autoriser un micro-déplacement sous l’effet cyclique des charges de vent, élargissant progressivement le trou dans la plaque de base et introduisant des contraintes de flexion secondaires. Pour une tour électrique en acier galvanisé conçue pour la distribution d’énergie haute tension, ces micro-dégâts cumulés se traduisent directement par une réduction de la durée de vie utile au niveau du nœud structurel le plus critique.

Les programmes d’entretien destinés aux infrastructures de transport d’électricité à longue durée de vie incluent systématiquement des inspections périodiques des boulons d’ancrage ainsi que des protocoles de reserrage, car l’expérience sur le terrain a démontré que le couple de serrage initial est rarement conservé indéfiniment. Intégrer cette pratique dès le premier jour dans le plan de gestion des actifs reflète une approche ingénierie mature de la propriété des tours électriques.

Exécution des travaux et contrôle qualité à la base

Tolérance de positionnement et alignement des fondations

Même le détail de liaison le plus soigneusement conçu entre une tour électrique et sa fondation peut être compromis par une exécution de chantier défectueuse. La tolérance de positionnement des boulons d’ancrage figure parmi les défauts de construction les plus fréquemment cités dans les projets de tours de lignes électriques. Lorsque les boulons d’ancrage sont placés hors emplacement — même de quelques millimètres — la plaque de base de la tour électrique ne peut pas s’ajuster correctement, ce qui introduit des chemins de charge excentrés non prévus par la conception initiale.

L’établissement de modèles et le levé de précision lors de l’installation des boulons d’ancrage sont des pratiques courantes sur les projets bien gérés, mais elles sont parfois omises sur les chantiers soumis à de fortes contraintes de planning. Les conséquences apparaissent lors de la mise en place de la tour, lorsque les platines de base ne s’ajustent pas correctement, nécessitant des modifications sur site qui affaiblissent davantage la liaison. Par exemple, usiner des fentes dans les platines de base afin de compenser un désalignement des boulons réduit la section nette et crée des concentrations de contraintes propices à l’apparition de fissures par fatigue sous les charges de service.

Le contrôle qualité à la phase de construction des fondations doit être considéré comme un point de contrôle non négociable dans tout projet de tour électrique. Les registres d’inspection relatifs au positionnement des boulons d’ancrage, à la qualité du béton coulé et à l’installation de la résine d’ancrage constituent une documentation qui protège le maître d’ouvrage et fournit des données de référence pour les évaluations futures de maintenance. Ces registres sont particulièrement utiles lorsque les tours sont transférées entre différents propriétaires d’actifs ou lorsqu’un comportement structurel inattendu est analysé plusieurs années plus tard.

Résinage et appui de la plaque de base

La couche de coulis entre la plaque de base et la surface supérieure des fondations joue un rôle essentiel, bien que souvent sous-estimé, dans le comportement de la liaison de la tour électrique. Un coulis cimentaire non rétractable, correctement mélangé et mis en place, crée une surface d’appui continue qui répartit uniformément les charges de compression sur l’ensemble de l’empreinte de la plaque de base. Lorsque le coulis est mal mélangé, incorrectement durci ou laisse apparaître des vides, la surface d’appui effective diminue et les contraintes locales d’appui peuvent provoquer des fissures tant dans le coulis que dans le béton sous-jacent.

L'expérience sur le terrain montre systématiquement que les défaillances du coulis aux bases des pylônes électriques déclenchent souvent une chaîne d'événements de détérioration. Une fois le coulis dégradé, l'eau pénètre à l’interface entre la plaque de base et le sol, accélérant ainsi la corrosion de la plaque de base et des écrous des boulons d’ancrage. Avec le temps, la plaque de base commence à osciller légèrement sous l’effet des charges dynamiques du vent, écrasant davantage le coulis restant et fatiguant finalement les boulons d’ancrage en flexion. L’ensemble de cette séquence de défaillance est évitable grâce à une spécification adéquate des matériaux et à une supervision rigoureuse de la pose.

La spécification de produits de coulis dotés de propriétés documentées de non-retrait, d’une résistance à la compression appropriée et d’une résistance au gel-dégel adaptée au climat d’installation constitue une exigence fondamentale de conception. La surveillance de la mise en place du coulis — y compris la vérification de sa consistance, de la méthode de pose et des conditions de cure — doit figurer dans le plan qualité des travaux pour chaque projet de fondation de pylône électrique, quel que soit le niveau de tension ou la hauteur du pylône.

Normes réglementaires et responsabilité en ingénierie

Normes de conception régissant le détail de la liaison

Les normes de conception internationales et nationales abordent la liaison entre la tour électrique et sa fondation au travers de plusieurs cadres superposés. Les normes de conception des structures en acier régissent l’épaisseur de la plaque de base, la taille des soudures et la capacité du groupe de boulons. Les normes de conception du béton régissent l’ancrage des boulons dans le béton, les distances aux bords et la résistance à l’arrachement du béton. Les normes géotechniques régissent le type de fondation, sa profondeur et les hypothèses relatives à sa capacité portante. Ces trois catégories de normes doivent être appliquées de façon cohérente et coordonnée afin d’obtenir un détail de liaison qui fonctionne comme prévu sous toutes les combinaisons de charges prévues.

Des normes telles que la CEI 60826 pour la conception des lignes aériennes et divers guides nationaux de conception des réseaux de transport exigent explicitement que les fondations et les détails de raccordement soient considérés comme des composants intégraux du système de pylône, plutôt que comme des éléments indépendants. Cette approche systémique reflète des décennies d’expérience acquise lors d’enquêtes sur des défaillances, qui identifient systématiquement les causes profondes dans le manque de coordination entre l’équipe chargée de la conception du pylône et celle chargée de la conception des fondations. Pour tout pylône électrique fonctionnant dans un couloir critique du réseau, la conformité réglementaire au niveau des détails de raccordement constitue à la fois une obligation légale et une nécessité pratique.

Les décisions d’approvisionnement qui privilégient le coût unitaire de la tour au détriment de la qualité des détails de raccordement entraînent fréquemment un coût total de possession plus élevé, en raison des travaux correctifs, des adaptations ultérieures et de la réduction de la durée de vie utile. L’approche économiquement la plus efficace pour les infrastructures de tours électriques est celle qui intègre, dès les premières étapes de conception, l’ingénierie structurale, géotechnique et anticorrosion, le détail de raccordement étant considéré comme un livrable de conception fondamental plutôt qu’une simple précision à intégrer sur chantier.

Responsabilité et documentation techniques

Une responsabilité claire en matière d'ingénierie concernant le détail de la liaison est essentielle dans tout projet de tour électrique. Lorsque les ingénieurs structures conçoivent le fût de la tour et que les ingénieurs géotechniciens conçoivent les fondations indépendamment, sans accord formel d'interface, des hypothèses critiques de conception peuvent échapper à la vigilance commune. La rigidité supposée de la plaque d’assise par l’ingénieur structure peut entrer en conflit avec le modèle de tassement des fondations utilisé par l’ingénieur géotechnicien, conduisant ainsi à un détail de liaison qui satisfait individuellement les hypothèses de chaque discipline, mais qui échoue sous les conditions réelles combinées.

Les bonnes pratiques exigent qu’un ingénieur désigné, chargé de la responsabilité officielle, soit explicitement propriétaire de la conception du détail de raccordement, qu’il examine les données fournies par les deux disciplines concernées et qu’il élabore une spécification de raccordement coordonnée. Cet ingénieur doit également examiner les documents soumis par l’entrepreneur pour les boulons d’ancrage, les platines d’assise et les produits de scellement afin de vérifier leur conformité à l’intention de conception avant la pose. Des rapports d’inspection post-installation, documentant les tolérances réellement atteintes et la conformité des matériaux, viennent clore la chaîne de responsabilité relative au raccordement de la base de la tour électrique.

Du point de vue de la gestion des actifs, le maintien de registres précis du détail de raccordement tel que réalisé permet d’effectuer ultérieurement des évaluations d’état et d’établir des plans d’entretien fondés sur des données fiables. Les entreprises de services publics qui investissent dans une documentation exhaustive à l’issue du projet démontrent systématiquement de meilleures performances actives à long terme et des taux d’indisponibilités imprévues plus faibles, ce qui confirme que la responsabilité technique au niveau du raccordement se traduit directement par des gains en matière de fiabilité du réseau.

FAQ

Pourquoi la connexion entre une tour électrique et sa fondation reçoit-elle moins d’attention que la structure de la tour elle-même ?

La structure de la tour est visible et facilement inspectable, tandis que la connexion à la fondation se trouve partiellement ou entièrement en dessous du niveau du sol et est difficile à évaluer sans essais spécialisés. Cette asymétrie de visibilité conduit les équipes projet à concentrer leur attention, en matière d’approvisionnement et de contrôle qualité, sur la structure située au-dessus du sol. Toutefois, les preuves structurales montrent systématiquement que les défaillances des connexions à la base constituent un facteur déterminant des effondrements des tours électriques, ce qui fait de cet déséquilibre d’attention une lacune significative en matière de gestion des risques, que les maîtres d’ouvrage expérimentés s’efforcent activement de corriger.

Comment les conditions du sol influencent-elles la criticité de la connexion à la base d’une tour électrique ?

Les conditions du sol influencent directement le déplacement de la fondation sous charge, et tout déplacement de la fondation est transmis directement à la liaison de base. Dans les sols expansifs, les variations saisonnières de volume peuvent exercer des forces cycliques de soulèvement sur les boulons d’ancrage. Dans les sols saturés ou sensibles à la liquéfaction, le tassement de la fondation peut engendrer des moments de flexion au niveau de la plaque de base qui n’entraient pas dans les hypothèses initiales de conception. Pour une tour électrique située dans des zones géologiquement complexes, le détail de la liaison doit intégrer des marges de sécurité conservatoires reflétant le comportement géotechnique réel propre au site, plutôt que des hypothèses génériques.

Quels sont les premiers signes annonciateurs d’une dégradation de la liaison de base d’une tour électrique ?

Les signes précurseurs comprennent la présence de rouille visible à la base de la tour ou autour du périmètre du coulis, des fissures ou des écaillages du béton de la fondation à proximité des emplacements des boulons d’ancrage, ainsi que des espaces observables entre la plaque de base et la surface du coulis. Dans certains cas, un contrôle par ultrasons ou un contrôle de couple des boulons d’ancrage révèle une capacité réduite avant l’apparition de dommages visibles. Les équipes d’entretien chargées des actifs constitués de tours électriques doivent intégrer l’évaluation de l’état des liaisons à la base comme élément standard d’inspection, et non comme une exception, en particulier pour les tours en service depuis plus de quinze ans.

Une liaison à la base d’une tour électrique peut-elle être réparée ou renforcée après installation ?

Oui, diverses approches de réparation sont disponibles, selon la nature et la gravité de la dégradation de la connexion. Le remplacement du coulis ou un coulis supplémentaire peuvent restaurer les performances de l’appareil d’appui si les boulons d’ancrage restent en bon état. Le remplacement des boulons d’ancrage ou l’installation de systèmes d’ancrage supplémentaires peuvent restaurer la capacité en traction si les boulons d’origine ont perdu de leur section ou de leur adhérence. Dans les cas plus graves, un reprise en sous-œuvre des fondations combinée au remplacement des éléments de fixation peut s’avérer nécessaire. Toutefois, tous les travaux de réparation effectués sur un corridor de tour électrique sous tension présentent une complexité opérationnelle et des risques importants pour la sécurité, ce qui rend la prévention — par une conception initiale et une exécution de la construction correctes — la stratégie fortement privilégiée.
